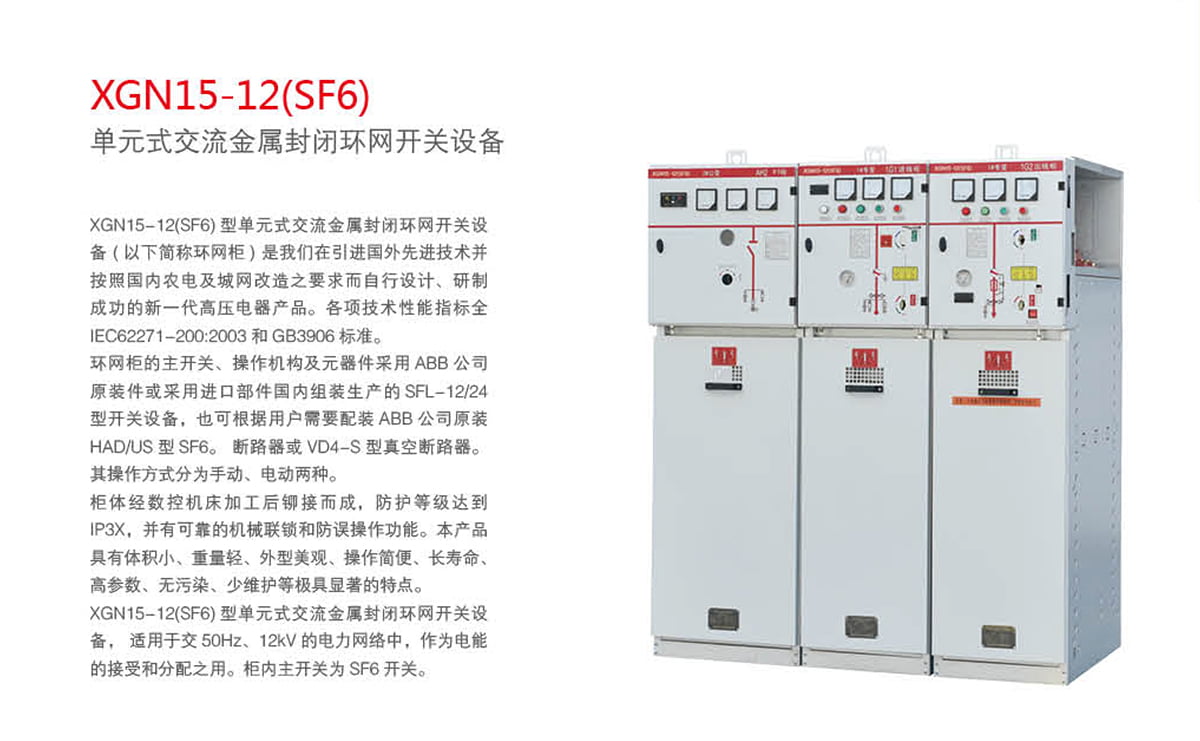

单元式交流金属封闭环网开关设备
- 产品品牌：正鸿电气
- 产品型号：XGN15-12(SF6)
- 订购热线：0577-61583078
- 手机咨询：13567769277
- 在线服务：
一、产品概述
HXGN15-12(SF6)型单元式交流金属封闭环网开关设备(以下简称环网柜)是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。 各项技术性能指标全IEC62271-200:2003和GB3906标准。
环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12(SF6)型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为SF6开关。
环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12(SF6)型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为SF6开关。

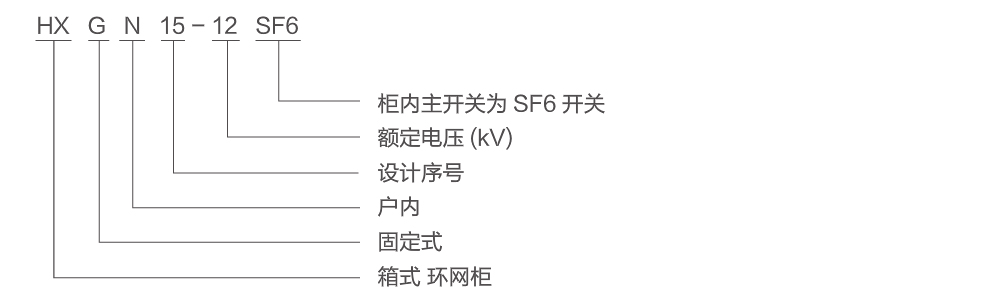

二、型号及含义
三、正常使用条件
●环境温度: 上限+40℃,下限-25℃;
●海拔高度:海拔高度不超过2000m;
●相对温度:日平均值不大于95%;月平均值不大于90%;
●周围环境:周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染;
●无经常性的剧烈震动。
●海拔高度:海拔高度不超过2000m;
●相对温度:日平均值不大于95%;月平均值不大于90%;
●周围环境:周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染;
●无经常性的剧烈震动。
四、主要技术参数
项目
单位
参数
额定电压
kV
12
额定频率
Hz
50
主母线额定电流／熔断器最大额定电流
A
630,125
主回路、接地回路额定短时耐受电流
kA/S
20,3
主回路、接地回路额定峰值耐受电流
kA
50
主回路、接地回路额定短路关合电流
kA
50
负荷开关满容量开断数
次
100
熔断器开断电流
kA
31.5,40
额定闭环开断电流
A
630
额定转移电流
A
1600
机械寿命
次
2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口
kV
42,48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口
kV
75,85
二次回路 1min 工频耐压
kV
2
防护等级
IP3X

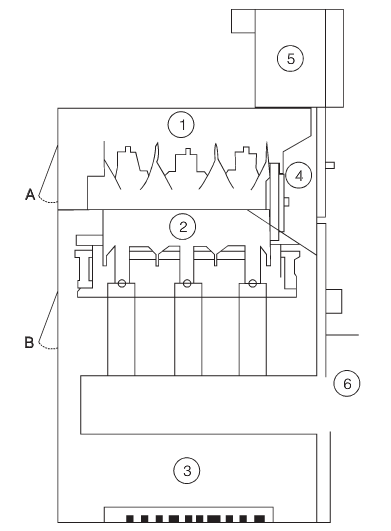

五、结构特点
柜体结构
● 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电
缆室，另一个针对负荷开关 / 母线室。此结构能够最大限地保障人身安装和运行设备的可靠。
● 各间隔小室
○ 母线室：
母线室位于柜的顶部并连接相邻开关柜。
○ 负荷开关是独立单元，内部充以 SF6 气体。
○ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
○ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
○ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
○ 断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
● 压力释放
○ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
○ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
● 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电
缆室，另一个针对负荷开关 / 母线室。此结构能够最大限地保障人身安装和运行设备的可靠。
● 各间隔小室
○ 母线室：
母线室位于柜的顶部并连接相邻开关柜。
○ 负荷开关是独立单元，内部充以 SF6 气体。
○ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
○ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
○ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
○ 断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
● 压力释放
○ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
○ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
六、外形尺寸
项目
单位
参数
断路器柜宽
mm
750
其他柜宽
mm
375,500
高
mm
1600,1850
深
mm
980,900
继电器箱高
mm
450
七、基本组件
SFL 技术数据
额定电压
kV
12
17.5
24
冲击耐压
kV
75
95
125
1min 工频耐压
kV
28
38
50
额定电流
A
630
630
630
关合容量
kA
50
50
40
热稳定电流
kA/S
20.3
-
-
开断容量
A
1700
-
-
最大熔断器
A
125
-
-
极距
mm
210
210
210
| VD4-S 技术数据 | ||||
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐压 |
kV |
75 | 95 | 125 |
| 工频耐压 |
kV |
28 | 38 | 50 |
| 额定电流 | A | 630 | 630 | 630 |
| 热稳定电流 |
kA/S |
20.3 | - | - |
| 极距 | mm | 210 | 210 | 210 |
● 本开关有许多优点：
○ 燃弧持续时间短，灭弧室内的绝缘强度恢复迅速。
○ 即使在最苛刻的环境中也保证安全可靠。
○ 可开断低值的感性、容性电流。
○ 操作机构简单，能快速分合，机械寿命长。
○ 减少了触头和灭弧室的耗损，也延长了电寿命。
○ 允许操作次数多，但维护工作量很小。
○ 轻型结构，紧凑，稳固。
标准装备 可选装备-S5 固体过流继电器
- 电动操作 -PR511-PR512 过流继电器
- 手动操作 - 低电压脱扣器
- 辅助接点 (2 常开 2 常闭 ) - 联锁强圈
- 分励跳闸，带位置接点 HAD120625
- 分励合闸线圈 HAD120520
- 信号接点的气体压力控制 HAD170620
HAD170616
八、订货须知
此方案内参数为本公司提供的标准配置，如果客户无明确要求，公司将按标准配置供货。超出此方案要求的，请另行说明。
