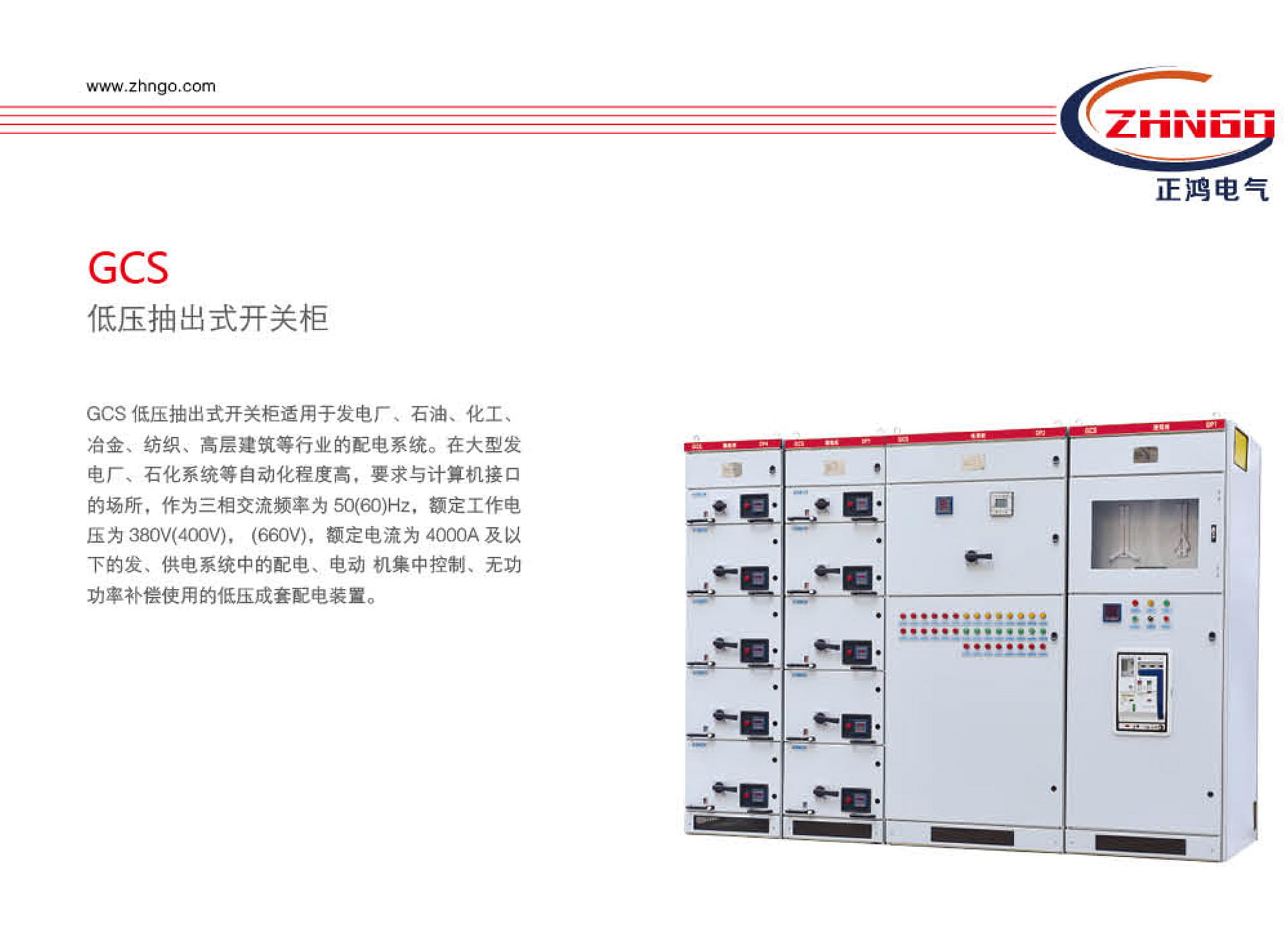

GCS低压抽出式开关柜

GCS低压抽出式开关柜资料下载

  • 产品品牌:正鸿电气
  • 产品型号:GCS
  • 订购热线:0577-61583078
  • 手机咨询:13567769277
  • 在线服务:点击这里给我发消息

一、产品概述

高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备,一般供电局、变电所都是用高压开关柜,然后经变压器降压低压侧引出到低压配电柜,低压配电柜在到各个用电的配电盘,控制箱,开关箱,里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称:高低压开关柜或高低压电气成套设备。

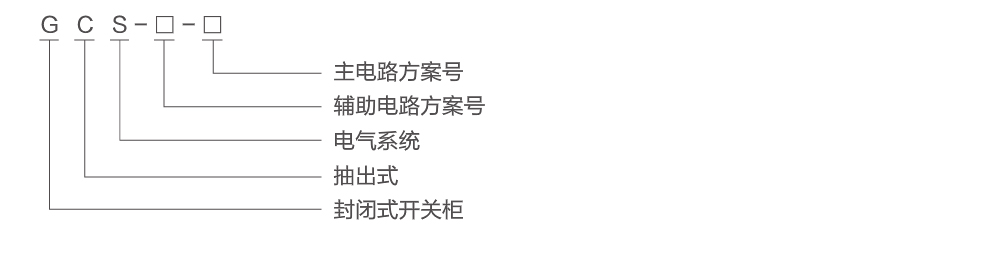

二、型号及含义



三、正常使用条件

1、周围空气温度不高于+40C,不低于5"C。24小时内平均温度不得高于+35C。

2、户内使用,使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40C时不超过50%在较低温度时允许有较大的相对温度。
4、装置安装时与垂直面的倾斜度不超过5°,且整组柜列相对平整。
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

四、基本参数

主电路额定电压(V)
交流380(400)、(660)
辅助电路额定电压(V)
交流220、380(400)直流110、220
额定频率(HZ)
50(60)
额定绝缘电压(V)
660(1000)
额定电流(A)
水平母线 ≤4000
垂直母线(MCC) 1000
母线额定短时耐受电力(kA/1s)
50,80
母线额定峰值耐受电力(kA/0.1s)
105,176
工频试验电压(V/1min)
主电路 2500
辅助电路 1760
母线
三相四线制 A.B.C.PEN
三相五线制 A.B.C.PEN
防护等级
IP30.IP40


五、结构特点

1、主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm和Φ9.2mm的安装孔,内部安装灵活方便。
2、主构架装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择。
3、装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4、水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上下进出均十分方便。
6、装置通用柜体的尺寸系列(见下表):
2200
400
600
800
1000
800 1000 800 1000 600 800 1000 600 800 1000

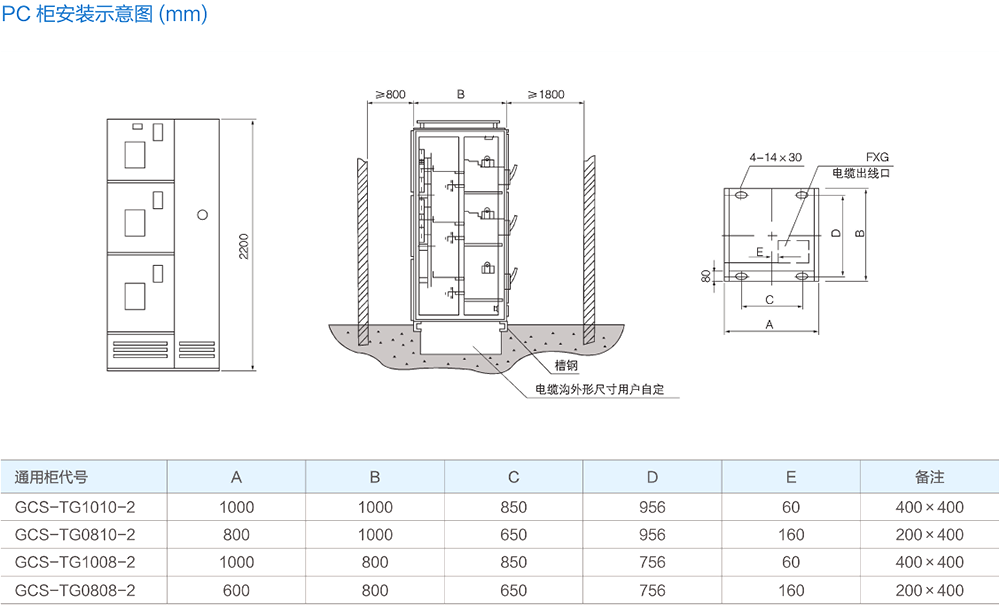

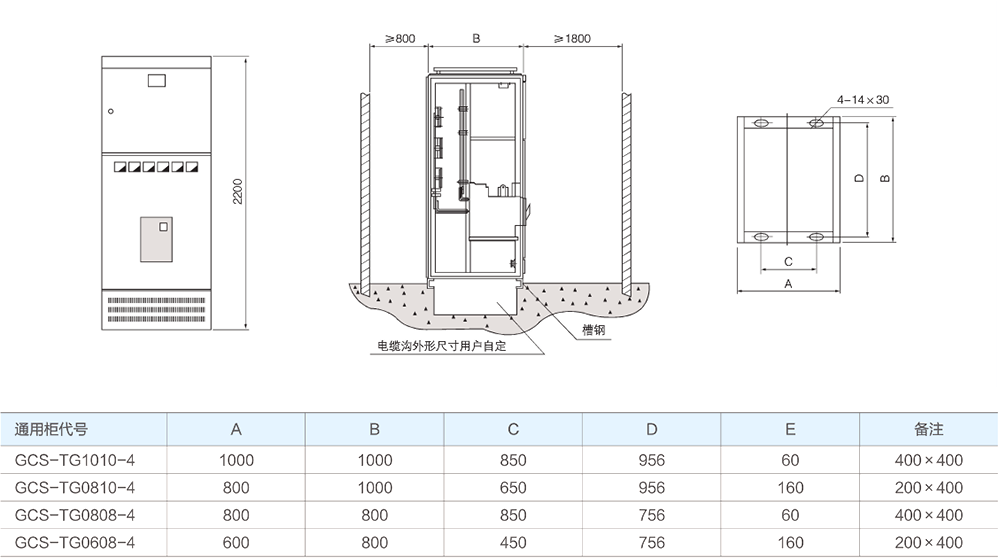

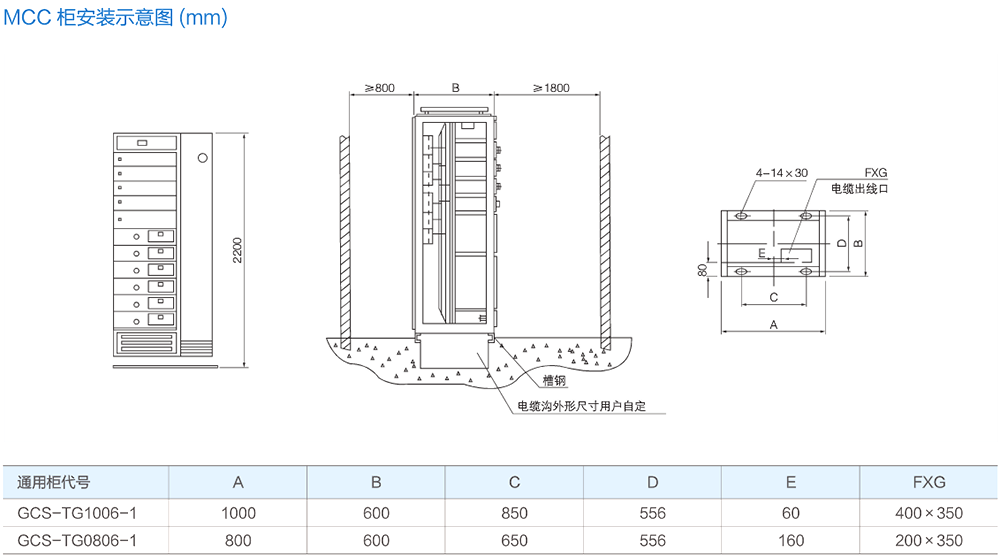

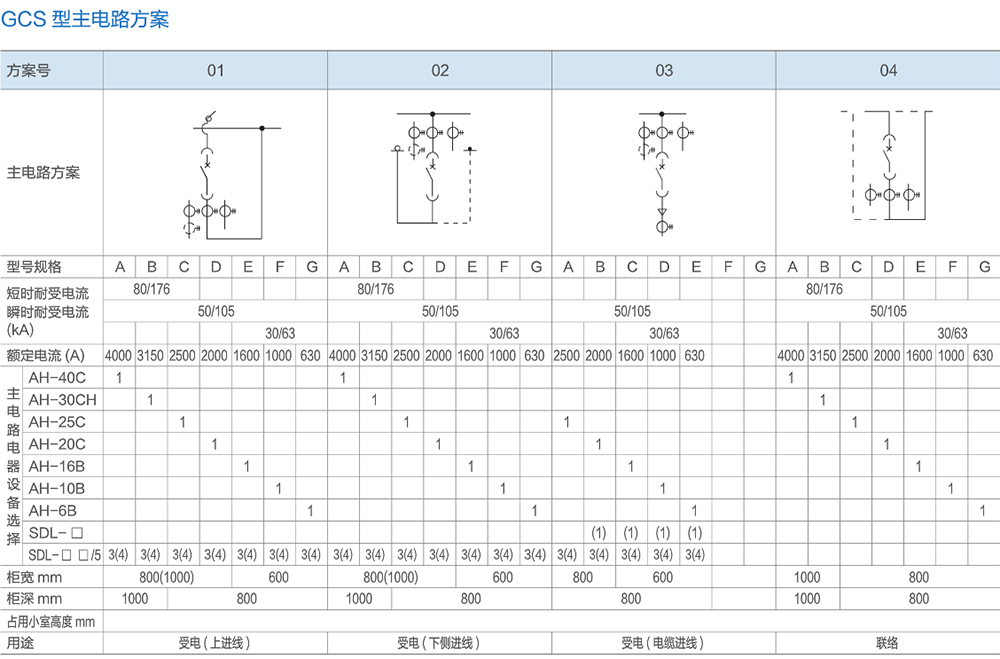

六、示意图及方案









七、订货须知

此方案内参数为本公司提供的标准配置,如果客户无明确要求,公司将按标准配置供货。超出此方案要求的,请另行说明。
